U형측구배수로시공

이 공법이 적합한 부지 조건

U형측구배수로시공은 현장에서 거푸집을 짜고 콘크리트를 타설하는 방식과 달리, 이미 규격화된 제품을 운반해 와서 거치하는 방식입니다. 그래서 부지가 대체로 직선 구간 위주로 이어져 있고, 곡선이나 굴곡이 적은 구간에서 시공성이 좋습니다. 또한 공사 기간을 짧게 가져가야 하는 현장, 예를 들어 도로 통제 기간이 정해져 있거나 공장 가동을 오래 멈출 수 없는 부지에서는 양생 시간이 필요한 현장타설 방식보다 설치 즉시 통수가 가능한 U형 측구가 유리합니다. 마지막으로 구간별로 동일한 단면과 하중 기준을 반복 적용해야 하는, 즉 표준화된 유량 조건이 이어지는 부지에도 적합한 선택지입니다. 반대로 굴곡이 심하거나 단면이 구간마다 달라져야 하는 경우에는 현장타설 방식이 더 유리할 수 있으므로, 부지 형상과 유량 조건을 먼저 검토한 뒤 공법을 정하는 것이 바람직합니다.

핵심 공정

먼저 굴착이 끝난 바닥에 잡석을 포설하고 일정 두께로 다짐하여 기초를 만듭니다. 잡석 다짐 두께가 얇으면 제품을 거치한 뒤에도 부등침하가 발생해 구배가 틀어질 수 있으므로, KS 규격을 적용해 정해진 다짐 두께 기준을 지키는 것이 중요합니다. 기초 다짐이 끝나면 제품을 한쪽 끝에서부터 순서대로 거치하는데, 이때 각 구간의 높이와 좌우 위치를 레벨기로 확인하며 구배가 일정하게 흐르도록 맞춥니다. 제품과 제품이 맞닿는 이음부는 그대로 두면 틈이 생겨 누수나 단차의 원인이 되기 때문에 몰탈로 채워 마감합니다. 몰탈 처리가 끝난 뒤에는 제품 양옆으로 뒤채움을 실시하고 층별로 나누어 다짐하는데, 뒤채움 다짐이 부족하면 제품이 옆으로 밀리거나 기울어질 수 있어 시공 사례를 기준으로 다짐 횟수와 두께를 관리합니다. 이 네 단계, 즉 기초 잡석 다짐, 제품 거치, 이음부 몰탈 처리, 뒤채움 다짐을 순서대로 진행하는 것이 U형측구배수로시공의 핵심입니다.

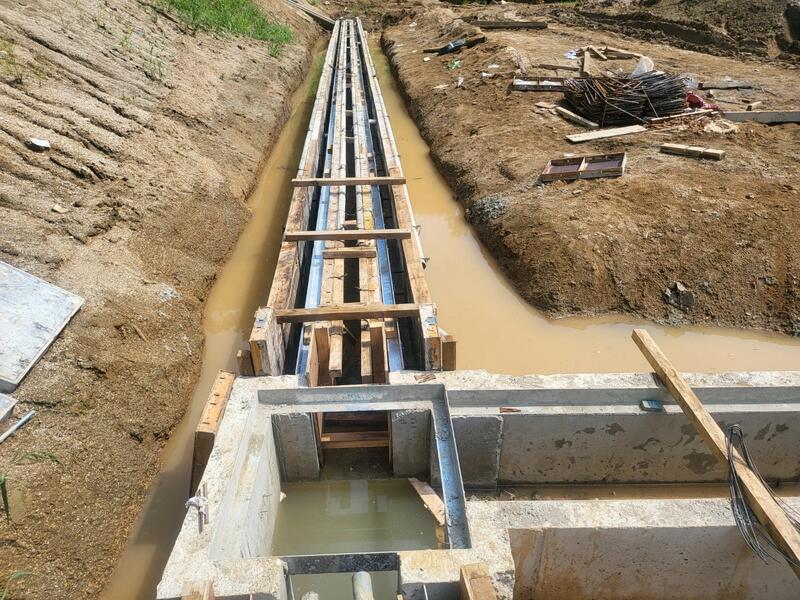

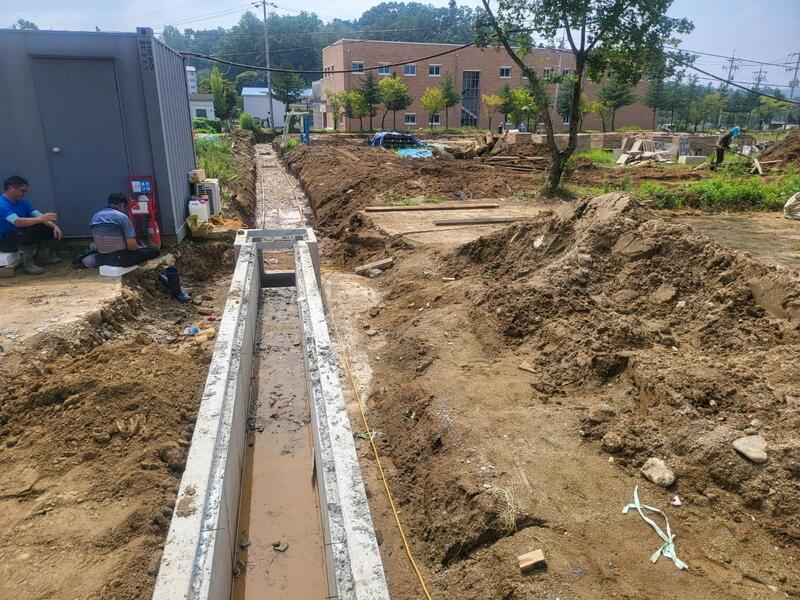

현장 사진 갤러리

체크포인트 및 주의사항

• 기초 잡석 다짐 두께가 충분한지 확인하고, 다짐 상태를 구간마다 점검합니다.
• 제품 거치 전에 레벨을 확인해 구배가 한쪽으로 몰리거나 역구배가 생기지 않도록 합니다.
• 이음부 몰탈이 완전히 채워졌는지, 양생 전 충격을 받지 않았는지 확인합니다.
• 뒤채움은 한 번에 두껍게 넣지 않고 층별로 나누어 다짐합니다.
• 제품 무게가 상당하므로 크레인이나 굴착기 등 운반·거치 장비를 미리 준비해야 하며, 장비 진입 동선과 작업 반경을 사전에 검토합니다.
