이 공법이 적합한 부지 조건
지붕과 포장면에서 모인 빗물이 자연 침투만으로 처리되지 못하고 저지대에 정체되는 부지, 우천 시 인접 대지나 도로로 물이 넘치는 경계부, 신축·증축으로 불투수 면적이 늘어나 유출량이 커진 현장이라면 우수배수로시공을 검토할 대상입니다. 빗물을 한곳으로 모아 정해진 집수정과 방류 지점까지 조직적으로 이송할 경로가 필요한 경우에 적용합니다.
- 저지대 침수 우려 부지
- 불투수 면적 확대 현장
- 경계부 우수 월류 현장
핵심 설계 원리
강우강도 × 유역면적으로 예상 유량 산정
설계의 출발점은 해당 지역의 강우강도 자료와 빗물을 모으는 유역면적입니다. 두 값을 곱해 첨두 유출량을 추정하고, 여기에 지표면의 투수 상태를 반영한 유출계수를 적용해 실제로 배수로가 감당해야 할 유량을 구합니다. 이 유량을 흘려보내는 데 필요한 폭과 깊이, 즉 통수단면을 역산하는 방식으로 단면 규격이 정해집니다.
집수정·맨홀 연결 구조
배수로가 흘러내려가는 경로의 저점마다 집수정을 배치해 빗물을 모으고, 집수정 하부는 관로를 통해 다음 맨홀이나 공공 하수 계통으로 이어집니다. 집수정 간격과 위치는 유역면적과 지형 경사를 함께 고려해 정하며, 낙차가 큰 구간에는 유속을 완화하는 구조를 두어 관로 침식과 역류를 예방합니다.
우수·오수 분리의 필요성
빗물인 우수와 생활 하수인 오수를 같은 관로로 흘려보내면 강우 시 하수처리장에 처리 용량 이상의 유량이 몰려 부하가 커지고, 역으로 오수가 우수 계통으로 역류할 위험도 커집니다. 이런 이유로 우수배수로는 별도 계통으로 구성하고, 방류 지점에서 오수 계통과 혼입되지 않도록 관로를 분리해 연결하는 것이 원칙입니다.
역류 방지 장치
방류 지점의 수위가 일시적으로 높아지거나 하류 관로가 역류하는 상황에 대비해 역류 방지 밸브나 체크 게이트를 집수정 출구에 설치합니다. 평상시에는 물의 흐름을 그대로 통과시키다가, 외부 수위가 배수로 내부보다 높아지면 자동으로 닫혀 부지 안쪽으로 물이 되돌아오는 것을 막는 구조입니다.
자재·규격 기준표
아래 수치는 현장 여건에 맞춰 조정되는 일반적인 참고 범위이며, 실제 설계는 강우강도 자료와 현장 실측을 기준으로 확정합니다.
| 유역면적 구간 | 권장 통수단면(폭×깊이) | 집수정 간격 기준 | 비고 |
|---|---|---|---|
| 500㎡ 미만 | 약 300×300mm | 20~30m | 소규모 대지, 단독 방류 가능 |
| 500~2,000㎡ | 약 400×400mm | 15~25m | 경사 구간은 간격 축소 |
| 2,000~5,000㎡ | 약 500×500mm 이상 | 10~20m | 집수정 용량 별도 검토 |
| 5,000㎡ 이상 | 구조 계산 개별 산정 | 10~15m | 인허가 협의 병행 필요 |

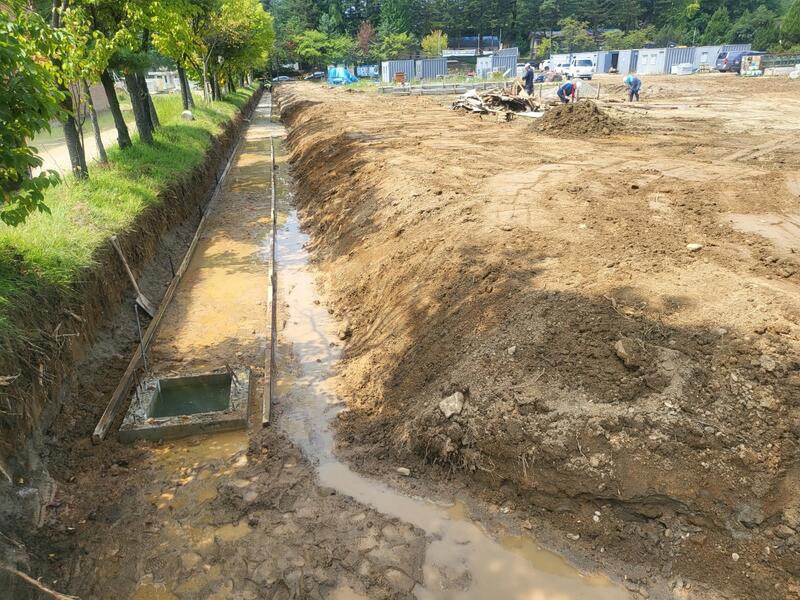

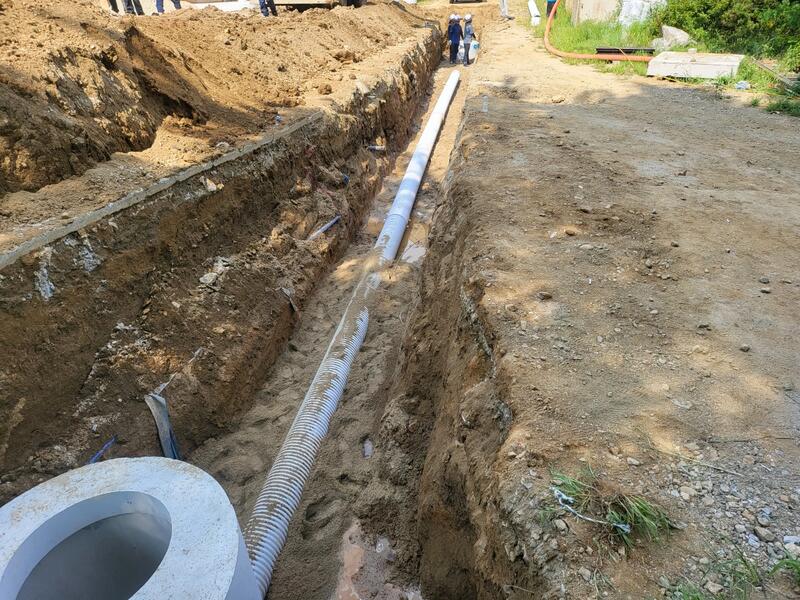

현장 사진 갤러리
체크포인트 및 주의사항
- 방류 지점이 공공 관로, 하천, 인접 대지 중 어디인지에 따라 지자체나 관리 주체와의 협의 및 인허가 절차가 필요할 수 있습니다.
- 유역면적 산정 시 향후 증축이나 포장 면적 확대 계획이 있다면 여유율을 반영해 통수단면을 계산합니다.
- 우수와 오수 관로가 시공 중 착오로 연결되지 않도록 배관 색상이나 표식으로 구분해 확인합니다.
- 집수정 내부에는 토사와 낙엽이 쌓여 통수 단면이 줄어들 수 있으므로 정기 준설 계획을 함께 마련합니다.
- 역류 방지 장치는 설치 후 작동 상태를 주기적으로 점검해 이물질로 인한 고착을 예방합니다.
자주 묻는 질문
지역별 강우강도와 유역면적을 곱해 예상 유량을 구하고, 이를 기준으로 단면을 산정합니다.
배수로 저점에 집수정을 설치해 관로로 연결, 하수 계통으로 흘려보냅니다.
네, 우수와 오수를 분리해야 하수처리장 부하와 역류 위험을 줄일 수 있습니다.
공공 관로나 하천에 방류할 경우 지자체나 관리 주체의 협의가 필요할 수 있습니다.
